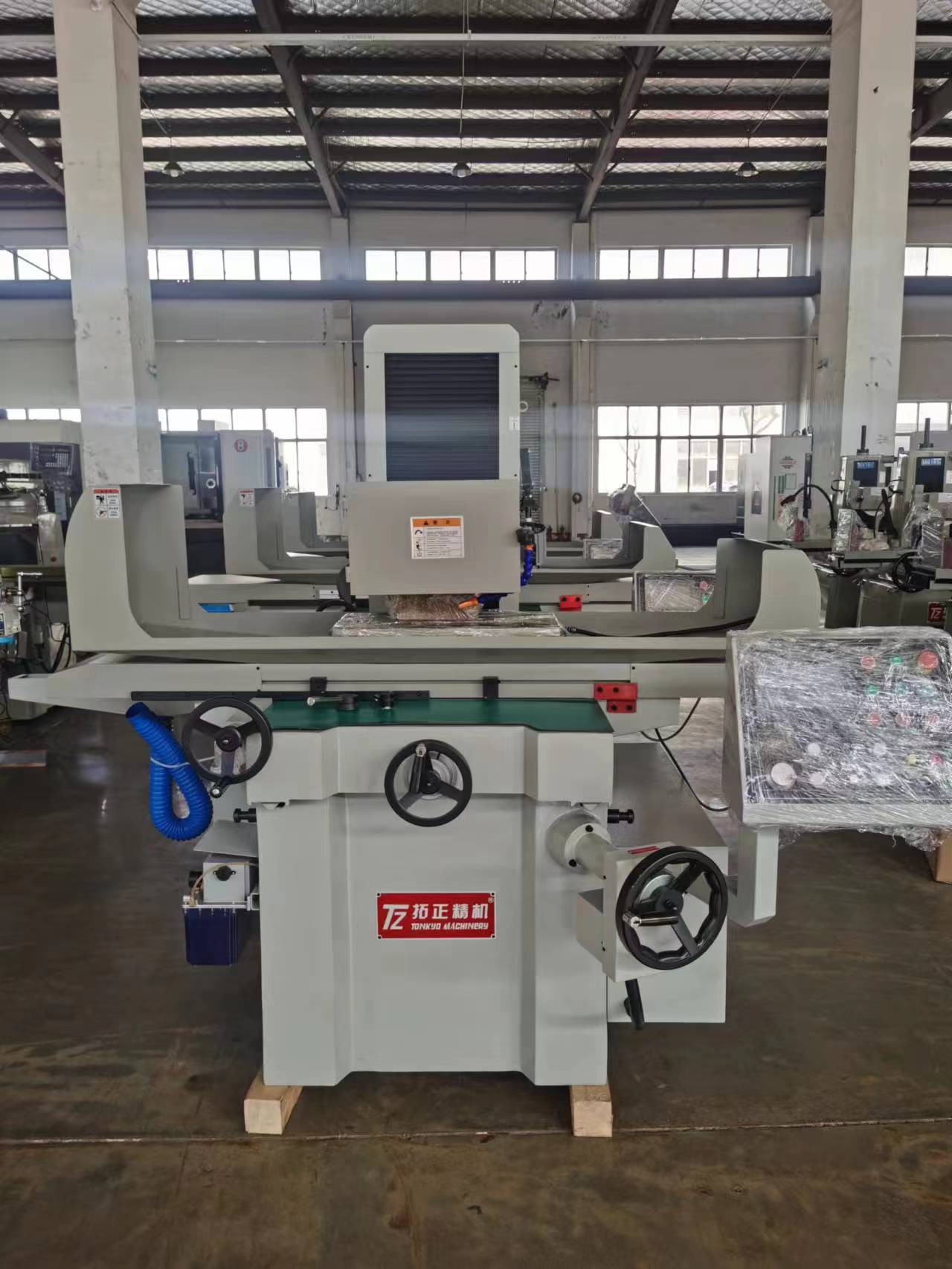

拓正精密水磨TZ-3060AHR/AHD
發布時間：2018-01-27瀏覽次數：1306
拓正自動平面磨床:
（1）單一步進馬達控制垂直升降，上下軸速度可調。多種砂輪回升定寸選擇功能。多種單步進幾量選擇功能。
（2）自動平面磨床具有工作臺自動停止位置選擇功能。深槽切割延遲進刀功能。
（3）磨床前后及上下驅動使用滾珠螺桿配合伺服馬達驅動，精確定位及緩進研磨。
（4）自動磨床二軸自動可附上下快速升降機構。三軸全自動升降采用步進馬達做定寸功能 。
TZ-3060AH/3060AHR/3060AHD詳細技術參數：
| 項目 | 規格 | 參數 |
| 精密平面磨床 | 306系列 | TZ-3060AH/AHR/AHD |
| 加工能力 | 加工范圍 |
300X600 mm |
| 左右最大移動量 | 660mm | |
| 前后最大移動量 | 340mm | |
| 工作臺面至主軸中心最大距離 | 520mm（選配700） | |
| 工作臺最大承受重量 | 420Kgs | |
| 工作臺 | 工作臺T型槽 | 14x1mmxN |
| 工作臺速度 | 5-23m/min | |
| 前后手輪進刀 | 0.02/一格 | |
| 4/一圈 | ||
| 前后自動進刀 | 0.1-8mm | |
| 前后快速移動 | 50HZ：820mm | |
| 60HZ：980mm | ||
| 砂輪 | 砂輪尺寸 | 127x400x（20-40） |
| 主軸轉速 |
1450/1740 R.p.m | |
| 上下結構 | 最大移動量 | 430mm |
| 上下手輪進刀 | 一格：0.001/0.01mm | |
| 一回轉：2/0.2mm | ||
| 自動進刀量 | 0.001-0.04mm | |
| 上下快速移動量 | 130m/min | |
| 馬達 | 主軸馬達 | 5x4HPXP |
| 上下驅動馬達 | 80w | |
| 上下伺服馬達 | 750w | |
| 油壓馬達 | 2x4HPXP | |
| 吸塵馬達 | 3/4X2HPXP | |
| 沖水馬達 | 1/8X2HPXP | |
| 前后驅動馬達 | 40w | |
| 尺寸 | 機器高度 | 1900mm |
| 占地面積 | 2200x3050mm | |
| 凈重 | 1750kgs | |
| 毛重 | 1950kgs |
銷售聯系人：王經理/13773199619
